An amf panel equipped with bek3 is designed to work with the power generator engine battery. Battrey charger 12v6a 6.
Westinghouse Ats Wiring Diagram Wiringx Down8 Zografisch Nl

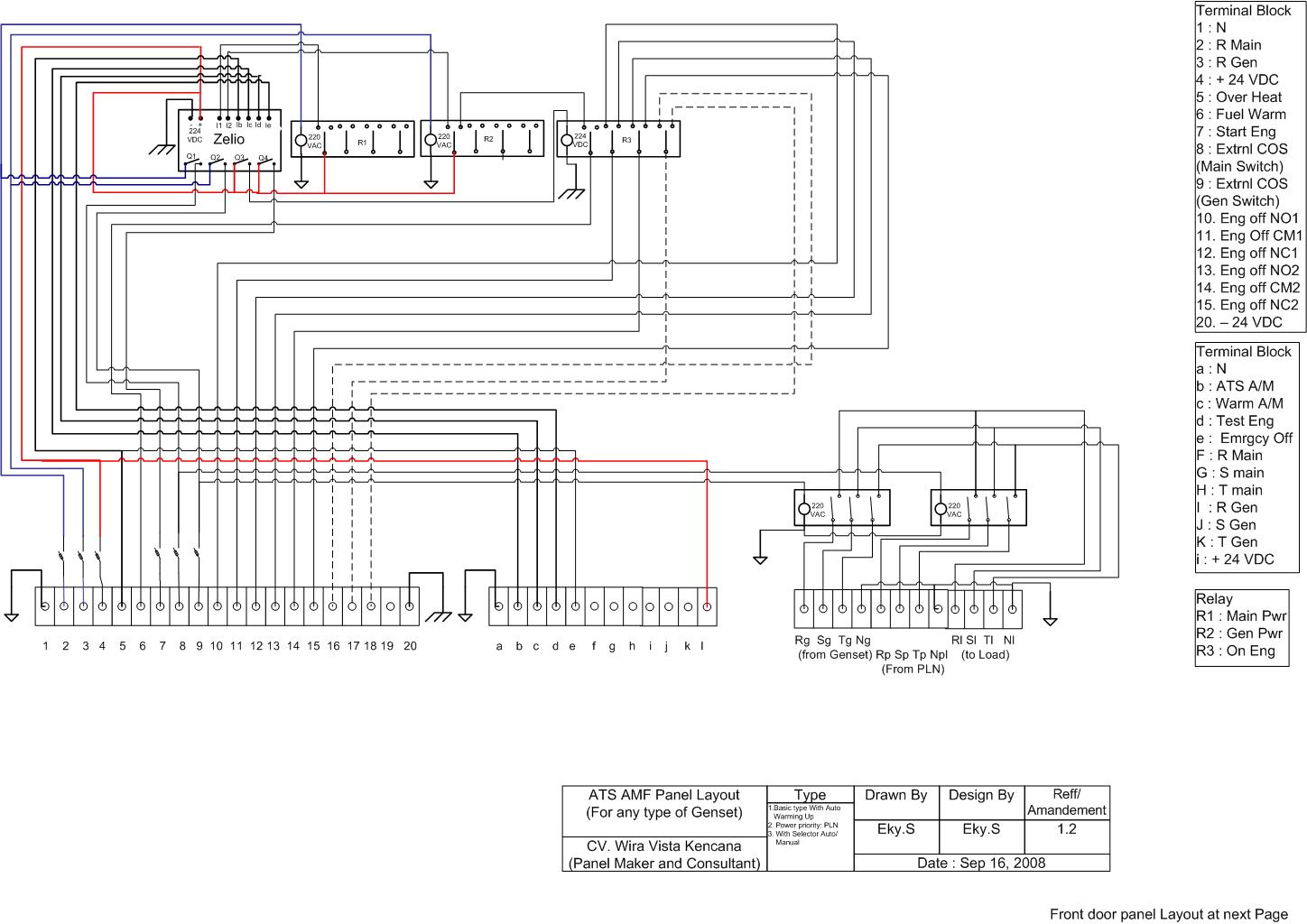

Ats amf wiring diagram. Superior design and robust construction make jundi electrical industry teco automatic transfer switch the industry. Technical information 3 standard diagrams transfer between 2 sources 1 bus bar comut 041 a load g s1 g s2 p1 p2 standard solution comut 042 a load. 10wiring diagram harga panel amf ats 30kva rp. Prinsip kerja dalam panel atsamf ini saya membaginya dalam tiga blok yang memiliki fungsi dan tugas masing masing. Kali ini saya mau berbagi satu lagi hasil karya saya yang sampai saat ini masih aktif bekerja meskipun saya merencanakannya menggunakan zelio smart relay namun saya rakit dengan model konvensional. Wiring panel listrik ats automatic transfer switch amf automatic main failure.
Dilengkapi dengan kontroller deep sea 4520 mk ii dan cos motorized socomec atys r. Sebelum kita membuat implementasi rangkaian ats amf genset otomatis ada baiknya terlebih dahulu kita memahami pengertian dari ats maupun amf. Auto start module dse3110 deepsea 7. The bek3 controller is able to work from 5 up to 36vdc. Amf control panel circuit diagram pdf description. Ats panel wiring diagram pdf.
Box panel 800 x 600 x 200 2. Ats automatic transfer switch merupakan suatu sistem pengontrolan yang memiliki fungsi untuk mengganti koneksi secara otomatis dari satu sumber tegangan listrik ke satu sumber tegangan listrik lainnya. Motorised switch cl ncl g q1 q2 ats automatic transfer switch protection arent shown on the following schemes summary. A wiring diagram is a simplified conventional photographic representation of an electric circuit. 13500000 spesifikasi panel ats amf 40 50 kva kontaktor 1. Mcb 1p 80a ls 4.
Despite the fact that you can connect the current transformers closer to the generator we recommend that you connect the current transformers after the mains and generator changeover breakers. Pilot lamp push botton 10wiring diagram. Magnetic contactor ls 80 a 3. Wiring diagram ats amf dengan zelio smart relay. Mcb 1p 6a ls 5. Amp service entrancenon service entrance automatic transfer switch owners manual.
Rele my2 omron 8. The controller will guarantee remote control monitoring and functionalities when utility power is outside limits. Blok detector sumber daya utama rangkaian ini berfungsi untuk memberikan informasi kondisi sumber listrik utama hidup atau mati kepada rangkaian blok starter engine nc m1. What others are saying ats panel control is the best option in situation wherever you have to control a power generator that is connected to the mains in a standby configuration. Wiring diagramschematic a v drawing no. Amf controller wiring diagram this is the typical connection wiring diagram of the bek3 amf controller.
Refer to the smm ownersinstallation manual forvariety of generac amp automatic transfer switch wiring diagram. Agar lebih jelas sy sarankan.
